そうです。
周期とはなにか？を理解していれば、
あとは問題文から解ける問題。
ーーーー
【問題文の情報】
小球が最下点にあるとき糸がレーザー光をさえぎり、電圧が下がる。
ーーーー
つまり、ご認識の通りですが、
電圧が下がったタイミング＝小球が最下点のタイミング。
ね？
だから、あとは、
どこからどこまでが「1周期」とされるのか
を知っていれば。
1周期の定義、を知っていれば解ける。
（以下、Gemini3の解答）
ご提示いただいた単振り子の実験に関する問題（問4）の解答と解説を作成します。
この問題は、「振り子の1往復」と「センサーが反応する回数」の関係を正しく理解しているかがポイントです。
解説
1. 振り子の動きと光の遮断
-
図2の実験装置では、振り子の糸が最下点（点O）を通過するときにレーザー光を遮り、電圧が下がります。
-
振り子の1周期（1往復）の動きを追ってみましょう。
-
点Oを右へ通過（1回目の遮断 → 電圧低下）
-
右端へ行き、戻ってくる
-
点Oを左へ通過（2回目の遮断 → 電圧低下）
-
左端へ行き、戻ってくる
-
点Oを右へ通過（次の周期の開始 → 3回目の遮断）
-
このように、「振り子が1往復する（1周期）」間に、糸は「2回」点Oを通過します。

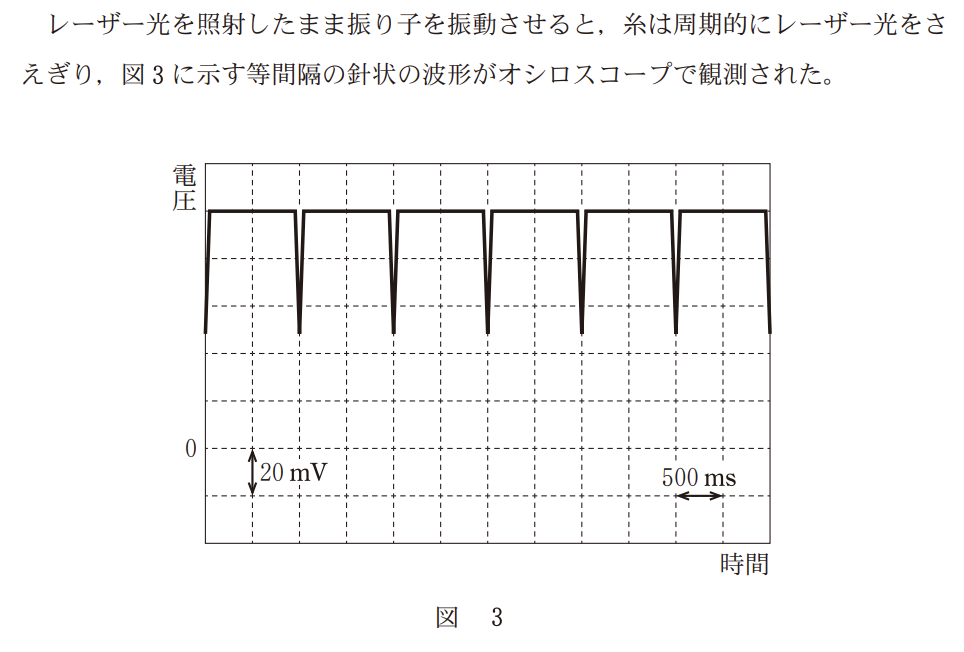

2. オシロスコープの波形と周期
-
上記より、オシロスコープに表示される電圧の低下（針状の波形）は、振り子が半往復するごとに現れます。
-
つまり、**隣り合う波形の間隔は、振り子の周期 $T$ の半分（$T/2$）**に相当します。
-
振り子の周期 $T$ を表すには、この間隔が2つ分（$T/2 \times 2$）必要です。

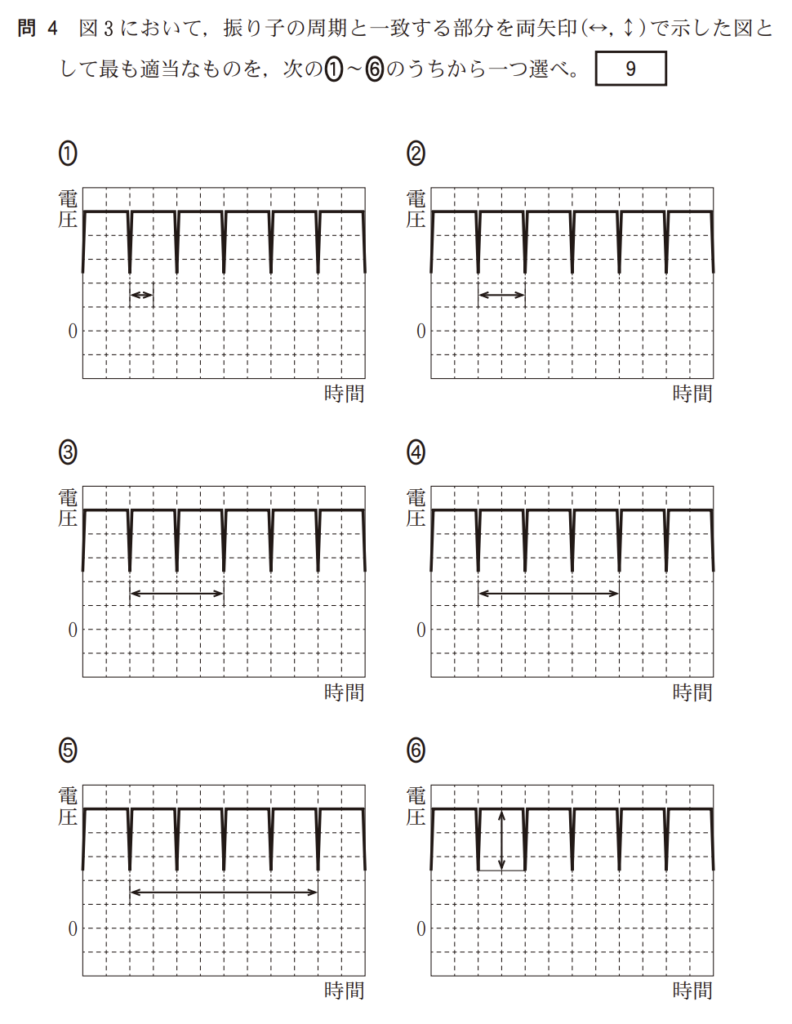

3. 選択肢の検討
図3の波形において、矢印がどの範囲を示しているか確認します。
-
①・②：波形の間隔 1つ分 を示しています。これは $T/2$ です。
-
③：波形の間隔 2つ分 を示しています。これが 周期 $T$ に相当します。
-
④：波形の間隔 3つ分を示しています（$1.5T$）。
-
⑤：波形の間隔 4つ分を示しています（$2T$）。
-
⑥：電圧の大きさを示しており、時間（周期）とは無関係です。
結論
振り子の周期 $T$（1往復にかかる時間）に相当するのは、波形の間隔2つ分である ③ の図です。
正解： ③
