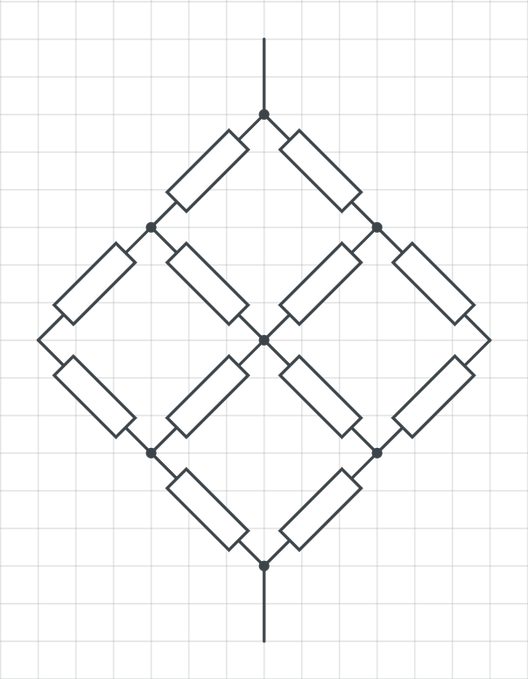

こんな対称な回路があったとする。

First image displays a diamond-shaped circuit framework with multiple rectangular resistor symbols connected by lines on a grid intersecting at central points. Second image shows similar diamond framework but with two horizontal red lines connecting opposite sides. Third image depicts a complex symmetric circuit with four 0.5 ohm resistors placed at key junctions and red lines indicating connections between nodes. Fourth image illustrates a vertical circuit ladder with 2 ohm and 0.5 ohm resistors arranged in series and parallel branches enclosed by red lines highlighting the equivalent resistance section.



電位の等しい箇所に導線を引く。

（すると、上下2つずつの抵抗は、並列とわかる。）




よって、上下2つずつの抵抗を、並列接続として合体する。




中央に残った抵抗たちは、

・右端と左端の2つずつは直列

・中央は「2個の並列」と「2個の並列」の直列

とみなせるから、






これで、計算のしやすい回路になっただろう？





#対称な回路の解き方

#電位を理解しているか、の問題だぜ？
